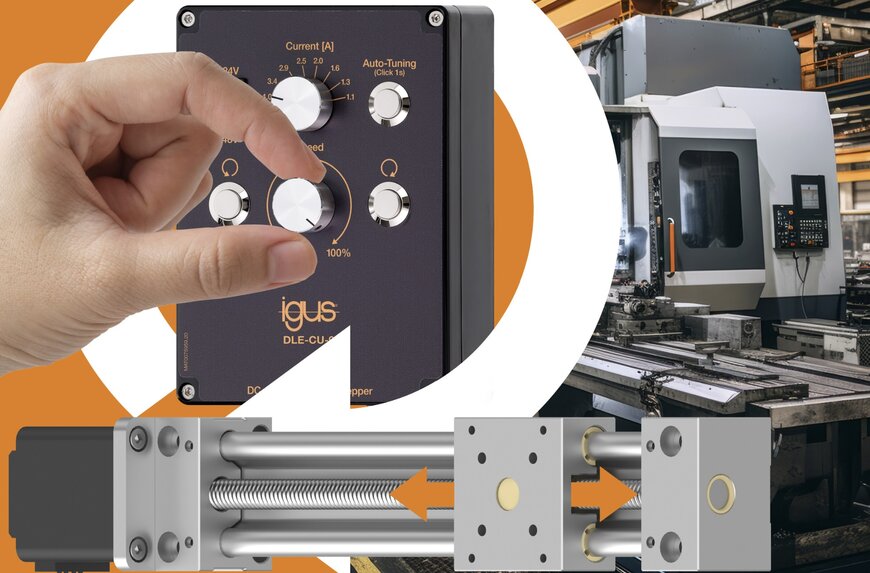

Controller compatto per il test di assi lineari stepper

Il test degli assi lineari motorizzati durante lo sviluppo delle macchine richiede spesso l’integrazione temporanea nei sistemi di controllo, aumentando i tempi di engineering nelle fasi di prototipazione e commissioning. In questo contesto, igus ha presentato la centralina drylin DLE-CU-9 per consentire il collaudo di azionamenti lineari con motori passo-passo senza sistemi di controllo esterni.

Validazione più rapida dei componenti di movimentazione lineare nello sviluppo macchina
Nei settori della costruzione di macchine, come la lavorazione dei metalli e l’automazione industriale, il test dei componenti durante lo sviluppo dei prototipi richiede normalmente l’integrazione elettrica con il sistema di controllo della macchina. Questo può aumentare i tempi di configurazione, in particolare quando si validano sottosistemi come porte di sicurezza o assi di posizionamento.

La centralina drylin DLE-CU-9 è progettata per semplificare questo processo consentendo il test degli assi lineari con motori passo-passo in modo indipendente dall’architettura di controllo principale. Il sistema permette test funzionali in pochi minuti senza la necessità di controllori esterni o integrazione IT, riducendo così i tempi di configurazione nelle prime fasi di sviluppo.

Questo approccio supporta anche le attività di messa in servizio delle macchine in serie, dove i singoli componenti di movimentazione devono essere verificati prima dell’integrazione completa del sistema.

Design compatto per un impiego flessibile
Il controller è progettato come unità portatile con un peso di 645 g, che ne consente l’utilizzo in diverse postazioni di test. Il funzionamento richiede solo il collegamento all’alimentazione e al motore passo-passo.

La corrente del motore può essere configurata tramite un selettore a otto livelli in un intervallo da 1,1 A a 4 A per adattarsi a diverse dimensioni di motore. Un selettore di tensione consente il funzionamento a 24 V o 48 V, permettendo di regolare le caratteristiche di velocità del motore.

Una funzione di autotuning consente di impostare i parametri di controllo ottimali per garantire un funzionamento stabile e silenzioso. Il movimento può essere controllato tramite pulsanti di marcia avanti e indietro, mentre la velocità può essere regolata manualmente tramite una manopola.

Da dispositivo di test a controllore di movimento autonomo
Oltre al test dei prototipi, il drylin DLE-CU-9 può essere utilizzato anche come sistema di controllo motore autonomo per semplici applicazioni di automazione. Un esempio è il controllo di nastri trasportatori, come quelli utilizzati nelle cabine di verniciatura, senza la necessità di un quadro elettrico o di un sistema di controllo dedicato.

Questo approccio consente di implementare funzioni di motion control con un’infrastruttura minima, riducendo la complessità ingegneristica nelle applicazioni di automazione di base.

La centralina può quindi essere utilizzata sia come strumento di sviluppo sia come soluzione di controllo del movimento per applicazioni in cui non è richiesta un’integrazione completa con sistemi di controllo più complessi.

www.igus.com
