Espansione porte IO-Link per automazione industriale decentralizzata

L'aumento continuo di sensori intelligenti e attuatori negli impianti manifatturieri satura rapidamente i canali di comunicazione disponibili sui moduli di controllo esistenti. Per superare questo limite fisico senza aggiungere nuovo hardware di rete, il modulo IO-Link Multiplier sviluppato da Murrelektronik quadruplica la capacità di una singola porta master direttamente a bordo macchina.

Sfide di scalabilità nelle architetture di automazione decentralizzata
Nelle moderne linee di produzione e nei macchinari industriali, l'adozione crescente di dispositivi da campo intelligenti richiede un numero sempre maggiore di punti di connessione dati. Tuttavia, la disponibilità di porte sui moduli master IO-Link installati è spesso limitata. Quando sorge la necessità di integrare nuovi sensori, attuatori o moduli di ingresso e uscita in un impianto esistente, l'approccio tradizionale prevede l'installazione di ulteriori moduli master o l'espansione dei nodi del bus di campo.

Questo intervento comporta svantaggi operativi ed economici rilevanti per i progettisti elettrici e gli integratori di sistema. L'aggiunta di nuovi moduli master sottrae spazio all'interno del quadro elettrico o lungo la struttura della macchina, aumenta la complessità del cablaggio, allunga i tempi di ingegnerizzazione e incrementa i costi complessivi dell'hardware di controllo. Nei progetti di ammodernamento di impianti esistenti (retrofit) o nello sviluppo di concetti di macchine modulari, la mancanza di porte libere rappresenta un ostacolo diretto alla scalabilità del sistema.

Principio di funzionamento e architettura di moltiplicazione delle porte

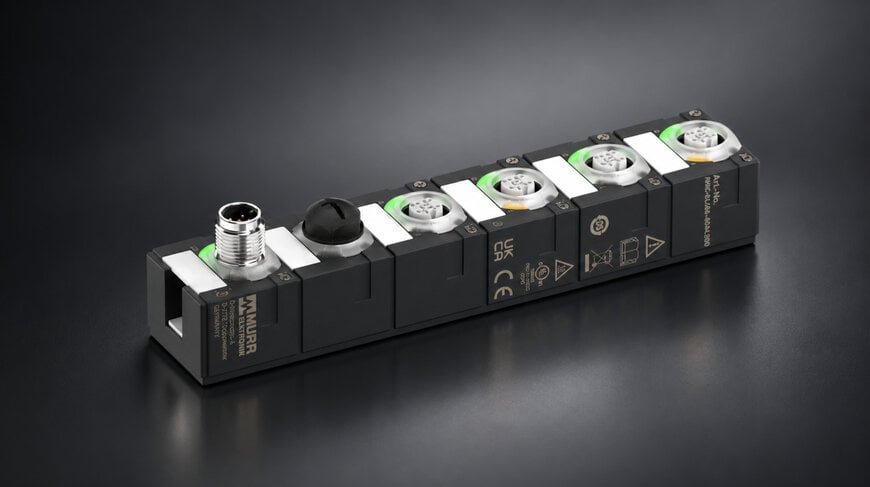

Per risolvere il problema della saturazione dei canali sul campo, Murrelektronik ha introdotto il dispositivo IO-Link Multiplier. Questo componente compatto per l'automazione decentralizzata si collega secondo una logica plug-and-play a una singola porta master IO-Link già presente sull'impianto, convertendola in quattro porte IO-Link indipendenti e completamente funzionanti.

Dal punto di vista dell'architettura di comunicazione, il modulo agisce come un concentratore e distributore trasparente di dati seriali punto-a-punto. I 32 byte di dati di processo IO-Link messi a disposizione dalla porta master principale vengono ripartiti in modo flessibile tra le quattro porte secondarie del moltiplicatore, permettendo di adattare l'allocazione della larghezza di banda alle specifiche esigenze dei singoli dispositivi collegati a valle.

Questa configurazione mantiene inalterata la completa funzionalità dello standard di comunicazione. I dati di processo ciclici, i parametri di configurazione aciclici e le informazioni diagnostiche di tutti e quattro i dispositivi rimangono integralmente accessibili al sistema di controllo superiore. La conservazione della trasparenza dei dati fino al livello di campo agevola la messa in servizio automatica e accelera l'identificazione dei guasti durante gli interventi di manutenzione preventiva o correttiva. Inoltre, la presenza di indicatori di stato a LED su ciascuna porta consente ai tecnici di effettuare una diagnostica visiva immediata direttamente a bordo macchina.

Specifiche tecniche e flessibilità della topologia di cablaggio
Oltre a permettere il collegamento simultaneo di un massimo di quattro dispositivi IO-Link standard attraverso un'unica porta master, l'architettura hardware del modulo offre diverse opzioni di configurazione dei segnali. In alternativa alla comunicazione IO-Link, le quattro porte possono essere impiegate per acquisire fino a otto ingressi digitali standard oppure per comandare fino a quattro uscite digitali.

Un ulteriore aspetto tecnico rilevante riguarda l'estensione fisica della topologia di rete. Secondo le specifiche dello standard IO-Link, la lunghezza massima del cavo non schermato tra un master e un dispositivo è limitata a 20 metri. Posizionandosi come stazione di ripetizione intermedia attiva tra il master e l'utenza finale, il modulo IO-Link Multiplier permette di utilizzare un cavo fino a 20 metri tra il master IO-Link e il moltiplicatore, aggiungendo ulteriori 20 metri di cavo tra il moltiplicatore stesso e il sensore o attuatore collegato. Questo raddoppio della distanza complessiva fino a 40 metri offre una maggiore libertà progettuale nella stesura dei cavi su macchinari di grandi dimensioni o impianti distribuiti.

Dal punto di vista costruttivo, l'involucro compatto è certificato con un grado di protezione IP65/IP67 contro l'ingresso di polveri e getti d'acqua o immersioni temporanee. Questa caratteristica rende il componente idoneo al montaggio diretto sull'impianto in ambienti industriali gravosi, eliminando la necessità di scatole di derivazione o armadi di protezione secondari e allineandosi ai concetti di automazione senza quadro elettrico, come l'ecosistema modulare Vario-X dell'azienda.

Applicazioni industriali nei sistemi modulari e nel retrofit
Nel contesto dell'industria manifatturiera e dell'ingegneria di impianto, il dispositivo trova applicazione in due scenari operativi principali: la costruzione di nuove macchine modulari e l'aggiornamento tecnologico di impianti preesistenti.

Nella progettazione di macchine modulari, i costruttori possono standardizzare il modulo macchina base con un numero ridotto di master IO-Link, utilizzando il moltiplicatore solo nelle varianti di impianto che richiedono gruppi opzionali di sensori o attuatori. Ciò riduce i costi della distinta base per le configurazioni standard e semplifica le varianti di cablaggio.

Nelle operazioni di retrofit su linee di produzione operative, dove l'aggiunta di sensori per il monitoraggio delle condizioni o il controllo qualità richiede nuovi punti di raccolta dati, il modulo consente di espandere l'infrastruttura IO-Link direttamente sul campo senza modificare l'architettura del PLC o acquistare nuove schede di interfaccia per il bus di campo principale.

Contesto aggiuntivo:
questa sezione illustra specifiche tecniche e confronti competitivi non inclusi nell'annuncio originale del prodotto.

Per inquadrare tecnicamente la funzione svolta dal modulo IO-Link Multiplier nell'ambito dello standard internazionale IEC 61131-9 (che definisce la tecnologia IO-Link), è necessario distinguere questa architettura dai tradizionali hub I/O digitali. Mentre un classico hub IO-Link raccoglie esclusivamente segnali binari (ingressi e uscite digitali standard) da più porte per convogliarli verso una singola porta master sotto forma di dati aggregati, un moltiplicatore o hub master-slave IO-Link mantiene la comunicazione seriale bidirezionale completa (modalità COM1, COM2 o COM3) su ciascuna delle porte derivate.

Dal punto di vista dei limiti prestazionali del protocollo, la condivisione di un'unica porta master dotata di 32 byte di dati di processo tra quattro porte secondarie richiede una verifica in fase di progettazione: la somma dei byte di input e output generati dai quattro dispositivi collegati non deve eccedere il budget totale di 32 byte della porta primaria. Inoltre, poiché il moltiplicatore aggrega e smista i pacchetti dati di quattro canali su una singola linea fisica verso il master, il tempo di ciclo complessivo della porta master risulterà superiore rispetto a una connessione diretta singola. Pertanto, questa soluzione tecnica è ottimizzata per sensori di processo, trasduttori di misura, indicatori LED, testine di lettura RFID o attuatori pneumatici con requisiti di tempo di risposta standard (nell'ordine di alcuni millisecondi), mentre per applicazioni di controllo del movimento ad altissima velocità rimane preferibile il collegamento diretto a porte master dedicate.

Nel panorama dell'automazione industriale, il problema dell'espansione dei canali sul campo viene affrontato dai produttori di componentistica attraverso diverse soluzioni architetturali. I moduli master IO-Link a 4 o 8 porte con interfaccia bus di campo integrata (come PROFINET, EtherNet/IP o EtherCAT), prodotti da aziende del settore quali Balluff, IFM Electronic, Turck, Pepperl+Fuchs e la stessa Murrelektronik, offrono 32 byte di dati per ciascuna singola porta e tempi di ciclo indipendenti, ma richiedono un nodo di rete dedicato, cavi bus e indirizzamento IP o di campo. Al contrario, i moltiplicatori o estensori passivi/attivi di porta IO-Link operano a un livello gerarchico inferiore: rinunciano all'interfaccia bus di campo per contenere le dimensioni meccaniche e il costo per singolo canale, offrendo al contempo il vantaggio tecnico di fungere da ripetitore di segnale per estendere la portata fisica della connessione da 20 a 40 metri senza l'ausilio di switch Ethernet industriali.
